PCファンをPWM制御してみた
久々に記事更新

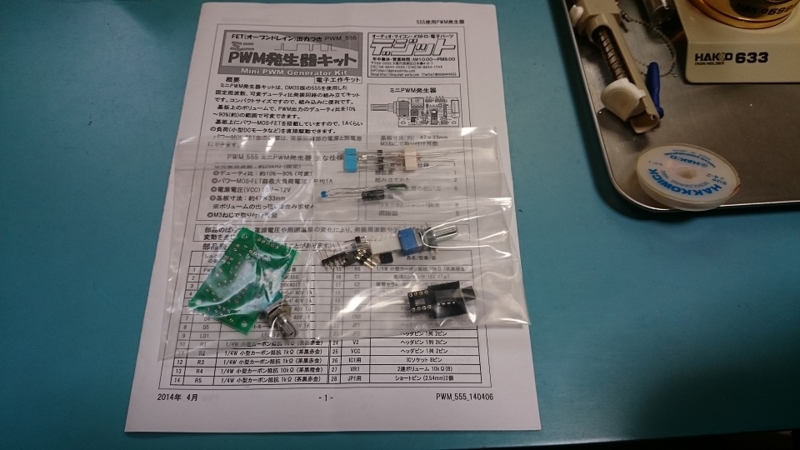

先日、大阪へ行った際にデジットで買ったミニＰＷＭ発生器キットを制作
部品点数自体は少ないのでサクサク組み立て
ブレッドボードなどで使いやすいように、キットでは白いＸＨコネクタになっているところをピンソケットに変更しました
耐圧とか耐電流とか考慮してＸＨコネクタになっているのかもしれませんが、まあ、うん。
たぶん大丈夫だろ（小声
で、実験
ＰＷＭファンの配線なんかはainex様のサイトを参考に
冷却ファンの結線仕様

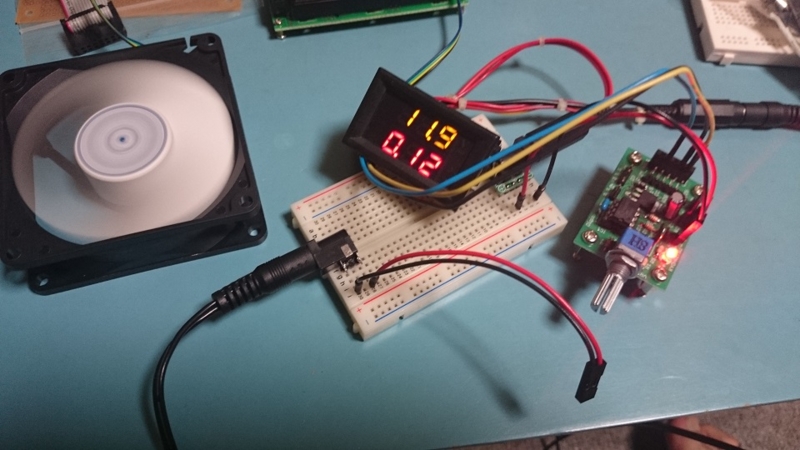

最初は基板への電源供給を５Ｖ、ファンの電源を１２Ｖで動かそうとしたのですが、なんか妙な挙動に・・・
可変抵抗の両端でＭＡＸ回転、中央付近で僅かに回転数が下がる感じ
電圧降下でＰＷＭの振幅が４．５Ｖくらいしか取れなくて、ファンの回転数制御部（？）がうまく動いてくれなかったのかも
基板への入力を１２Ｖにしたらちゃんと制御できるようになりました
せっかくなのでオシロにつないで波形を見てみることに

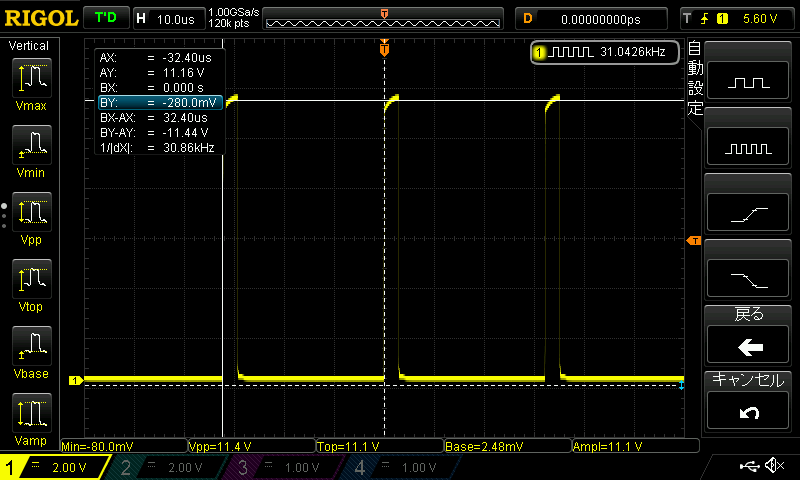

１２Ｖ入力で、まずは最小回転数の状態
duty10%くらい？

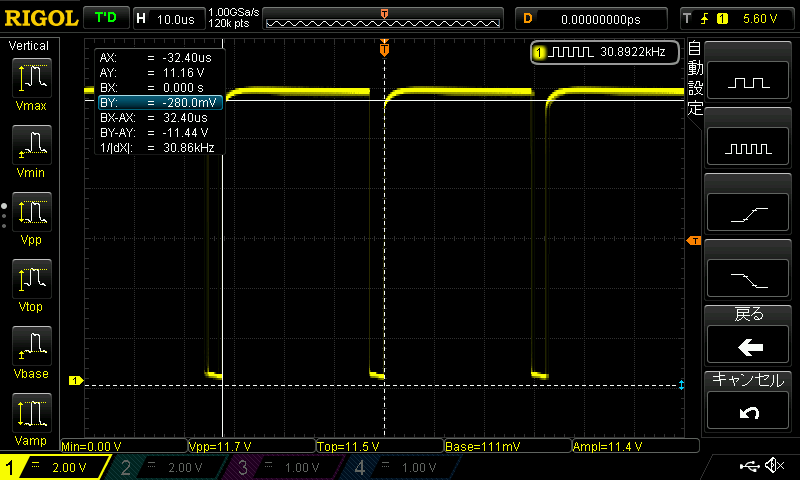

最大回転数
こちらはduty90%くらいかなー・・・？

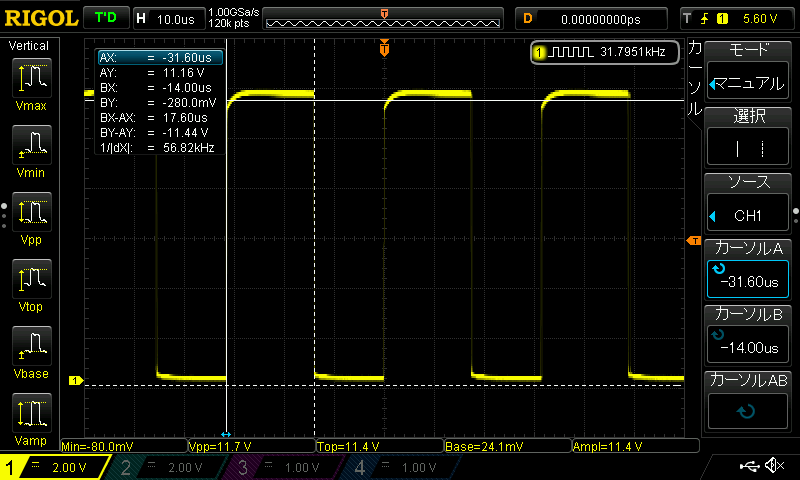

大体中間
ふむー
１２Ｖ入力で振幅１１．４４Ｖってことは５Ｖ入力の方も電圧降下が結構大きそうですね
また今度調べてみよう
８／１１ ２２時追記
確認してみた

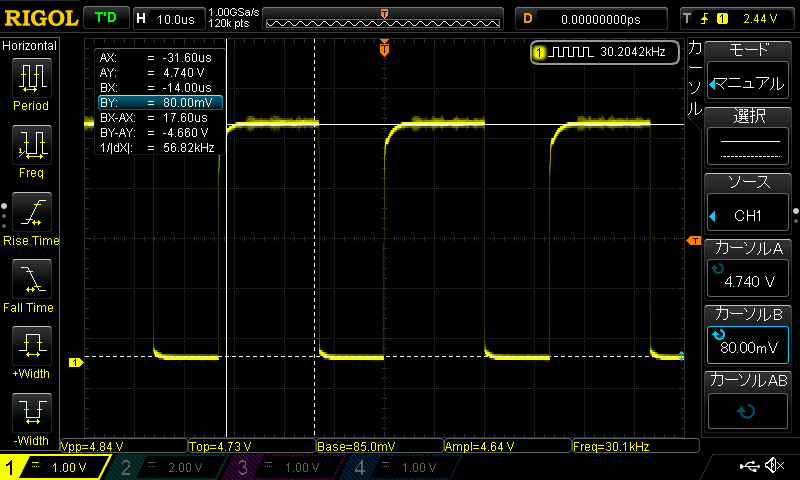

振幅４．６６Ｖ、可変抵抗を動かすとdutyも変わっていました
そこでＰＷＭ制御ファンの資料を探してみると山洋電気様の資料を発見
その資料によると振幅は４．７５Ｖ〜５．２５Ｖ必要との事で
今回の場合では電圧降下でギリギリＯＵＴということなんですね
キットやファンの誤差・個体差で結果が必ずしもこうなるというわけではないかもしれませんが
今回の結果は中々面白かったです＾＾
８／１５追記
９ＶのＡＣアダプタで追試したところ、５Ｖの時と同じ動作になりました。何故だｗ
ＰＣ用ファンはＰＷＭに１２Ｖ程度の振幅が必要なんでしょうかね？
それともＰＷＭキットのヘッダピンのショートの仕方を間違えてる？？
もうちょっと調査が必要なようですｗ
